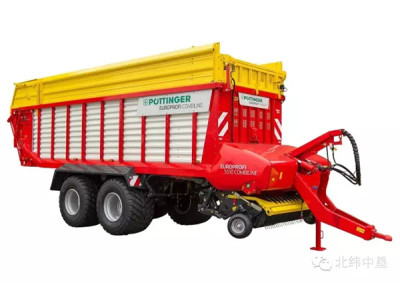

奧地博田Europrofi Combiline 系統多用途撿拾車技術詳情

可控撿拾臺

在撿拾臺開發過程中，我們不僅致力于實現盡可能高的產量，而且注重干凈的草料以及保護地面的撿拾。通過實踐證明只有可控撿拾系統才能滿足這些要求。

• 彈齒處于接近地面的角度。
• 設置適宜的撿拾速度達到好的撿拾效果。
• 即使在條件差的情況下，如草料濕或者草較短，傳動系統也可以達到**大華送效應。
• 如碰觸地面則極少灰塵。
• 方便維護的控制鏈條。
• 長期潤滑與低維護彈齒管軸承。
• 接觸方便—潤滑油位于外側。

平穩運行傳送

• 傳送帶可實現經濟的裝載青貯與黃貯。
• 分開、交疊的傳送帶彈齒箱由兩個彎曲的軌道控制。
• 多階段的切割順序可確保在裝載過種中不會出碰撞。

強勁的轉子

• 完美的接收從撿拾臺移出的草料，即使收獲作物潮濕或者較短也能實現**大的傳輸效果。
• 經過多年實驗及驗證，優化出的轉子彈齒形狀。
• 較輕的，省力的刺入收獲作物。
• 刀片與彈齒之間的適宜距離可確保順暢的運行并防止刀片被異物損壞。

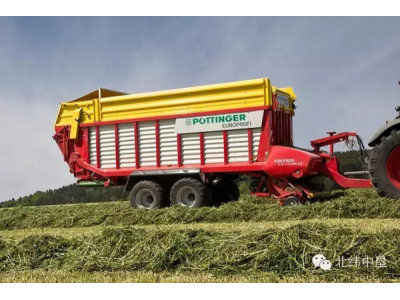

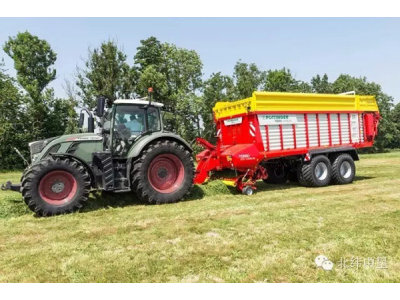

奧地博田TORRO系統多用途撿拾車產品特點

擁有**佳地面仿形的撿拾臺

奧地博田浮動撿拾臺配有六行彈齒，以有帶有密封、雙深槽滾珠軸承的凸輪滾子。因此可以在較差的收割條件下于高速行駛中大量撿拾作物。附加的軌道輥（可選）位于撿拾器中部后方。憑借這一獨特的平行四邊形引導聯動裝置，撿拾器可確保輪廓感應大大加強，地面仿形更加完美。其結果是牧草干凈，泥土雜質含量很低。

POWERMATIC PLUS裝載轉子

POWERMATIC PLUS是拖羅系列青貯撿拾車的核心.該轉子結實耐用、強勁有力，可在切割和壓縮過程中實現高吞吐量。它意味著平穩地穿透作物且節約能源，實現移出撿拾臺時的完美效果。裝載轉子具有八行螺旋形排列的彈齒，直徑為31.49英寸/800毫米。

產量提升20%

TORRO拖羅青貯撿拾車專為動力達到300馬力的拖拉機設計，以高性能動力傳動系統為特點。撿拾車由動力輸出軸驅動，該動力輸出軸具有接合處廣角接頭和保護動力傳動系統的凸輪類型離合器。油浴動行下的大規格轉子傳動系統完全無需維護。軸承位于轉子與傳動裝置之間的轉子支架上，以保護軸承和齒輪箱。動力傳系統得到保護，具有高達2300牛頓米的轉矩，對應于221千瓦/300馬力下的**佳性能。這意味著性能提長10%。裝置轉矩傳感器為可選配置。

POWERCUT-切割系統

具有45個刀片的POWERCUT切割系統提供1.34英寸/34毫米的切割長度。刀架在觸動按鈕后轉出撿拾車，然后可拉至一側。更換刀片無需工具；刀片通過中樞分離機構自動脫離。刀片保持彈簧和傾斜杠桿安全凹陷。這極大地減少了對刀架的污染。該切割系統可直接由拖拉機座椅處傾斜而出以清除堵塞。TWINBLADE刀片（可選）可確保長期**佳切割質量。

TORRO COMBILINE拖羅高性能的多用途撿拾車可滿足您對具有成本效益的青貯飼料收割的所有需求。該系列可提供高產量和可靠性能，實現大容量收割作業。

奧地博田FARO系統青貯撿拾車技術詳情

可控撿拾合

在撿拾臺開發過程中，我們不僅致力于實現盡可能高的產量，而且注重干凈的草料以及保護地面的撿拾。通過實踐證明只有可控撿拾系統才能滿足這些要求。

• 彈齒處于接近地面的角度。
• 設置適宜的撿拾速度達到好的撿拾效果。
• 即使在條件較差情況下如，草料濕或者草較短，傳動系統也可以達到**大華傳送效應。
• 如碰觸地面則極少灰塵。
• 方便維護的控制鏈條。
• 長期潤滑與低維護彈齒管軸承。
• 接觸方便—潤滑油位于外側。

平穩運行傳送

• 傳送帶可實現經注意的裝載青貯與黃貯。
• 分開、交疊的傳送帶彈齒箱由兩個彎曲的軌道控制。
• 多階段的切割順序可確保在裝載過程中不會出現碰撞。

強勁的轉子

• 完美的接收從撿拾臺移出的草料，即使收獲作業潮濕或者較短也能實現**大的傳輸效果。
• 經過多年實驗及驗證，優化出的轉子彈齒形狀。
• 較勁的，省力的刺入收獲作業。
• 刀片與彈齒之間的適宜距離可確保順暢的運行并防止刀片被異物損壞。

EASY MOVE簡單移出刀臺—原創

• 獨特的簡單移出刀臺使得更換刀片極為簡便。
• 在撿拾車一側更換或清潔刀片時無需俯身。

POWERCUT—高效切碎系統

• 沒有競爭對手刀片更換方式：利用集中杠桿系統鎖定了釋放刀片。
• 可選配置：可反轉TWIN BLADE刀片—將使用壽命延長一倍。

奧地博田FARO系統青貯撿拾車產品特點

高品質的刀片

• 刀片由硬化的工具鋼制成的其壓制的彎曲邊緣可確保精準切割。
• 刀片的特厚邊緣可確保較長的使用壽命。
• 31把刀片切碎長短為45毫米。
• FARO法羅8010L**多裝有11個刀片。

運行平穩、節能

ROTOMATIC PLUS是法羅系列的核心。該轉子結實耐用、強勁有力，可實現高產量切割和壓縮。它以較輕、節能的方式刺入收獲作物，并且完成從撿拾臺完美的傳輸效果。

• 裝載轉子具有七行螺旋形排列的彈齒，直徑為29.52英寸/750毫米。
• 裝載轉子安裝于丙端的調心球軸承。
• 軸承位于轉子與傳動裝置之間的轉子支架上，以保護軸承和傳動鏈。

產量提高17%

FARO法羅青貯撿拾車的高性能動力傳動系統專為動力達到150馬力的拖拉機設計。撿拾車由廣角動力輸出軸驅動。凸輪類型的離合器保護著法羅的動力傳系統。

• 牛頓米的高轉矩保護。
• 90-150馬力的高性能動力范圍。
• 裝載轉子由11/2英寸的高強度單排鏈條驅動。
• 自動緊鏈器
• 針對轉子和撿拾臺的自動鏈條潤

降低的底板

• 撿拾車的底板前部降低5.9英寸/150毫米，以便安裝710/35R 22.5輪胎。
• 強勁的傳動鏈可確保快速卸載，牧草向上傳送到后部，帶來均勻平穩的卸載。同時具有雙速電動機。

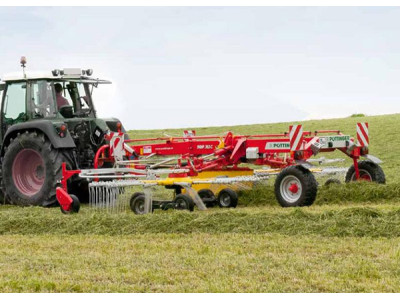

奧地博田Top（拓普）系列摟草機產品特點

MULTITAST輪子—地面仿形**佳

• MULTITAST輪子使得支撐三角大幅度擴大。轉子因此運行更加順暢。
• 震動也得到抑制。
• 牧草中的土灰/污染物隨之 減少25%。

具有毫米級精度的彈齒

• 直線形彈齒沒有較大的彎曲。
• 彈齒直接安裝在彈齒臂下—遇阻時不脫離地面。
• 彈齒被和緩地提離草條。

TOPTECH PLUS轉子

• 精密零部件及耐用材料帶來較長的使用壽命。
• 這一點體現在下列各項產品特點中。
• 凸輪軌道直徑為13.77/16.54英寸/350/420毫米。
• 凸輪軌道可針對不同的牧草量和不斷變化的收割條件進行調節。
• 整個轉子裝置處于防塵封裝狀態。
• 鋼制凸輪滾子無需維護，耐久性高。
• 轉子齒輪箱被封裝，在密封油浴狀態下運行。
• 如損壞，只需去除兩個螺栓，即可快速簡便地更換彈齒臂裝配組件。  

DURATEC轉子—高質量TOP S-LINE系列

• 控制系統為防塵封閉，無需用油。因此無需進行油況檢查或換油。
• 控制鏈條由優質球狀鑄鐵制成，其大直徑可確保順暢精準的滾珠導向。
• 大直徑凸輪軌道。
• 鋼制滾珠為免維護，使用壽命長。
• 大直徑控制軸可提高耐久性。彈齒臂軸承之間長達20英寸/510毫米確保較高強度下穩定性。 

串聯底盤

• 寬闊的輪距可確保在坡地上的**佳性能。
• 行駛速度可超過每小時9.32英里/15公里。
• 可調節角度

懸浮的懸掛式連接

TOP 612的工作幅寬為19.35英尺/5.9米。非常適合多彎地塊。

當設備需要招起時通過液壓使轉子提升至中間位置，穩定器支撐桿為標配。串聯轉子軸為可選配置。兩個轉子通過傳過軸連接，這樣仿型效果好，通過液壓可以提升轉子或者拆卸彈齒臂降低運輸高度。

存放時節省空間

TOP 612以運輸時的狀態進行存放，所占空間很小。該摟草機可利用自身停車輪進行移動。

北墾博田Top 762C classic摟草機產品細節圖片展示

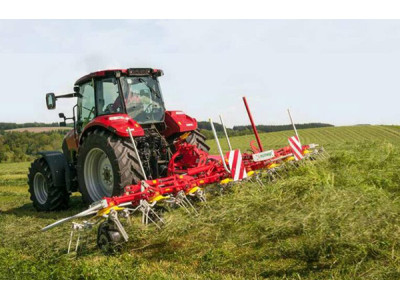

奧地博田HIT（懷特）攤曬機產品技術詳情

HEAVY DUTY重型彈齒安全系統

• 彈齒的拱形安裝方式在操作時發揮支撐作用，使彈齒更加穩固。
• 彈齒的耐久性大力提升。
• 針對彈齒損耗的整體保護降低了碎片卷入收割鏈條的風險。

完美地面仿形MULTITAST輪子

• 安裝于主軸的導輪確保精準的作業高度和**佳的地面軌跡。
• 產出及運行速度因此可顯著提高。
• 調整導輪無需工具。

轉子角度調整

• 無需使用任何工具即可調整轉子角度。
• 可快速簡便地根據牧草狀況設置轉子。
• 可確保均勻整齊的攤曬方式。

穩定器支撐桿

• 雙作用支撐桿確保中心對齊。

牽引式機械

• HIT 6.80T另配有底盤，田間操作時運行于機械后方。
• HYDROLIFT是標準配置。當轉彎時外側一對轉子可提升同時劥底部將提離地面。

曲線形彈齒臂

• 對軸承減少壓力
• 彈齒作業更加柔和以保護草料
• 彈齒臂上不留草料
• 轉子無纏繞

我們的新型攤曬機性能優越，專為條件惡劣、耐久性要求高的作業情況而設計。因此，我們重新改進了轉子。

牢固的彈齒臂安裝方式能夠承受非常高的壓力。轉子盤由厚臂壓制組件構成，彈齒臂也有加厚。

彈齒臂同時直接栓接于轉子輪轂，以確保**為牢固的安裝效果。彈齒臂不會松動，因此不會扭曲。精確的彈齒間隔確保翻起的草料量完全一致。這也是實現**佳攤曬方式的前提條件。

獨**無**的曲線形彈齒臂

牽引式彈齒排列降低了轉子負荷，同時使得掃齒在較低的壓力下作業，從而對牧草起到保護作用。曲線形彈齒臂可防止牧草堆積在彈齒臂上并纏繞在轉子周圍。完美的攤曬質量和干凈的牧草得以確保。

邊緣攤曬

反有輪子繞軸轉動實現邊緣式攤曬。這個是利用選配的中央液壓調節方式在所有六個轉子上同時運行得以實現。

操作簡便

我們六個轉子的攤曬機可通過液壓方式便捷操作，邊緣式攤曬可以選配。可設置五個不同轉子角度，無需使用工具。

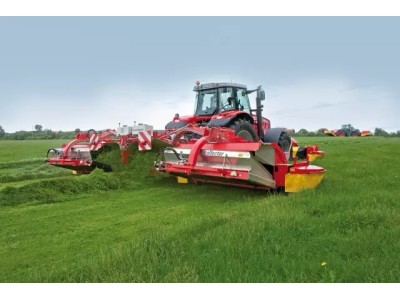

奧地博田MOWERS系列圓盤割草機技術參數

奧地博田VITASEM維塔森機械式播種機產品介紹

獨特播種技術的機械式播種機

多功能排種輪

• 多重播種系統可實現每公頃0.5-450公斤的播種量。
• 三行交錯排列的多功能下種輪。
• 一排細小種子排種輪通過滑板分隔。
• 通過滑板可以快速實現正常大小種子到細小種子的轉換。

原則：單粒播種

反向上方排種可選配：播種油菜籽時，排種軸的旋轉方向改變—通過轉換側驅動裝置即可。播種輪掛鉤后方的鋸齒形小缺口一次僅通過一粒種子，然后向上落入種子漏斗。

排種至**后一粒種子

• 排種輪上方的漏斗形出口可確保種箱徹底排空。
• 準確的排放至下種盤。
• 在坡地上也分布均勻。

齒輪箱—油浸式無級變速

排種輪由順暢的無極變速油浸式齒輪裝置驅動。即使在排種軸慢速旋轉的情況下種子仍然分布均勻。

經過驗證的下種盤

• 弓型單下種盤，直徑為320毫米，兩排球式軸承及特有的密封裝置。
• 獨特的下種盤刮板可以調節，位于后部。
• 側面的較大空隙使下種盤不受較大土塊影響。
• 下種盤使用期限長，耐磨。

VITASEM與VITASEM A的田間道設置

田間道通COMPASS控制面板設置。僅需輸入噴射寬度，田間道的周期將會自動計算得出。

電動機可切斷相關排種輪。每條田間道可切斷多達三個排種輪。也可設置不對稱田間道和自定義田間道。

電動排種

作為選配VITASEM A維塔森A播種機可配置電動排種系統。該系統由速度信號和POWER CONTROL控制器控制。

• 無需地輪。
• 通過按動按鈕進行下種校準測試。

巧的下種盤系統—確保**佳定位

凹面圓盤下種盤是免耕直播或地面有有機物時的**佳選擇。斜著作業的奧地博田圓盤下種盤可以撥開土壤。一個下種盤類似鑄件去除播種區域的枯草和作物殘留，形成一個整潔的種槽。因此可確保種子萌發狀態一致。

DUAL DISC雙 圓盤下種盤

• 復式VITASEM ADD維塔森ADD播種機裝有雙圓盤下種盤。
• 所有圓盤下種盤的工作深度均由壓實輪控制，以確保播種深度一致—壓實輪直徑為12.99英寸/330毫米。
• 300毫米的下種盤可確保較大的間隙和順暢的物質流，包括大量有機物的情況下。

VITASEM維塔森機械式播種機

維塔森播種機可獨立使用或與整地機具結合使用。種箱與主軸承非常接近。這確保重心靠前，降低對拖拉機液壓的壓力

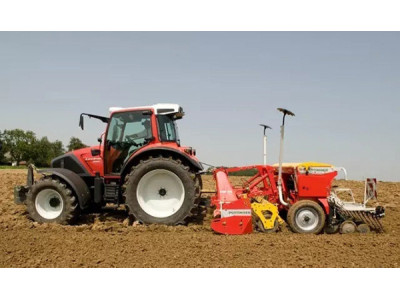

VITASEM A維塔森A復式機械式播種

維塔森A播種機可快速簡便地與耕整設備連接。在田間工作，播種機的重量直接作業用于后輥，確保動力耙保持自由移動。也可用液壓缸將播種機提升至耕整地設備之上，實現與拖拉機相關的**佳重心。新的維塔森VITASEM A CLASSIC型號重量更輕，因此適用于四缸拖拉機和較小的農場。

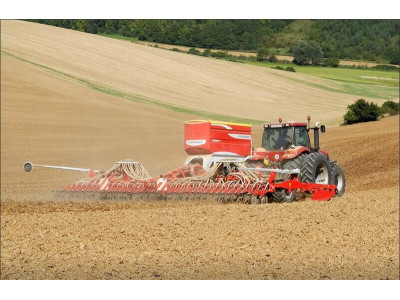

奧地博田TERRASEM特瑞森免耕播種機產品介紹

奧地博田的免耕直播的概念是集所有工作步驟于一身。將耕整土地，鎮壓，播種一體化完成。通過高效的滅茬圓盤耙，獨特的輪胎鎮壓棍及免維護的雙圓播種盤實現**完美的工作成果。特瑞林系列適合各種地塊。作業寬度從3米到9米。

奧地博田TERRASEM特瑞森免耕播種機優勢與特點

完美的整地效果：

奧地博田的DISC DOPPEL System 雙圓盤系統耙片。耙片直徑為510mm，終身免維護。

通過40mm厚的橡膠材質提供整地過程中遇到石頭，不間斷工作的保護。

拖拉機輪胎壓過的土地會通過后面的耙片疏松開。地面達到統一的耕整地效果。

完美的播種：

苗床開溝，下種，壓實種子這三步對于播種的效果有著重要的影響。

奧地博田的DUAL DISC雙圓盤下種盤。直徑為380mm,終身免維護。直徑較大的下種盤切斷植物殘留茬創造一個干凈的苗床。種子會準確的播入苗床，下種盤的壓力40-120KG可通過液壓統一調節。

橡膠材搟的村實輪直徑380mm，65mm寬。每一個壓實是連接在平行四邊形上，所以他們的仿型效果非常好。

FERTILIZER帶施肥的優勢：

奧地博田的DUAL DISC雙圓盤準確下肥盤，直徑為380mm,終身免維護。行間距為25CM，壓實輪**大壓力為80KG。通過雙圓盤下肥盤準確的將肥下兩粒種子中間，下肥深度達到種子的根部。這樣一來可以有效的節約與利用肥料，同時可以使肥料發揮量大作用，實現高產。

種肥一體的另外一個優勢是，在土壤情況較復雜的區域通過這種耕種方式。保護土壤防止水土流失。

奧地博田的特瑞森種箱與肥箱的分配比例有三種選擇，40:60，50:50，60:40，肥料通過單獨下料管排出。

設備亮點：

設備在路上行駛時，4個輪胎會用為運輸輪，其它輪胎都會抬起。這樣可以保證行使的速度及設備的穩定性。

超大的種肥箱。比如4米的特瑞森標準配置為4000L，可以先配增加至5100L。

側面操作臺為特瑞森種肥一體機的標準配置。為操作人員提供舒適的工作位置及安全保障。當設備工作時，操作臺會自動收起。

每種種子有相對應的排種輪。下種量可以從0.6-350KG。轉換排種輪可以直接在駕駛室內完成。

奧地博田TERRASEM特瑞森免耕播種機圖片展示

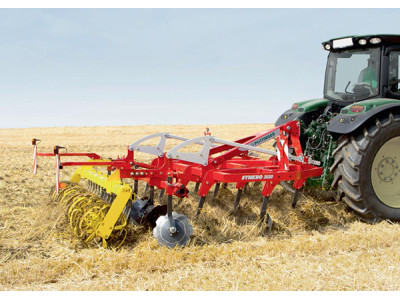

奧地博田SYNKRO塞克羅聯合整地機技術詳情

全懸掛式液壓翻轉犁的加強型犁梁

• SYNKRO 1030系列機型都配有鑿型尖和翼型鏟的組合鏟齒，較窄的齒間距270mm保證了土壤和有機質的**佳混合特性
• 深耕作業時，您可以選擇帶快換功能并且較窄的鏟齒，比如可以選擇可兩頭換向的菱形鏟齒或者鑿型鏟齒
• 您也可以選配加硬處理過的鑿型尖和噴涂了裝甲的翼型鏟，從而延長使用壽命
• 為實現**佳的混合效果，您可以選配細長帶弧面的鏟壁，它能使從耕地層翻起的土流側向導流到主梁的高度
• **外側的鏟齒帶垡邊鏟壁

免維護耙片和鏟齒

• 缺口圓盤耙負責整平被深耕過的土壤，耙片組始終以后鎮壓輥為導向并整體與之保持平行。當然每組耙片也可單獨調整作業深度
• 耙片組軸承采用六級迷宮式密封，它可以完全緊致的封擋塵土，所以才能稱得上完全免維護軸承

越高級的設備調整越簡單

• 新的作業深度調整通過插銷拔插來實現，快速、簡便
• 由于主梁帶有一定的錐度，調整系統變得輕易而舉
• 不管設備寬窄，調整只需兩點設置

NOVA防石系統

• SYNKRO NOVA配備了機械彈簧式防過載保護鏟齒，確保設備能在巖石地里正常作業
• 耙片組也通過橡膠減震條加以過載保護
• 彈簧防過載保護裝置的觸發力為550kg,**大程度的減少鏟柱被抬起的次料
• 鏟柱有兩個安裝位置，可調整入土角度。即便再硬的土質也可以輕松入土
• 附加的保險螺栓功能雙重保護了鏟齒不被損壞

后梳條耙齒

• 后梳條耙齒整平鎮壓輥所制造的小脊壟，防止大田積水，從而增加了適耕性
• 有機殘茬均勻的留存在地表，為雜草和自生植物提供了理想的發芽環境，從而更好地實現了機械除草的功效

奧地博田SYNKRO塞克羅聯合整地機產品圖片

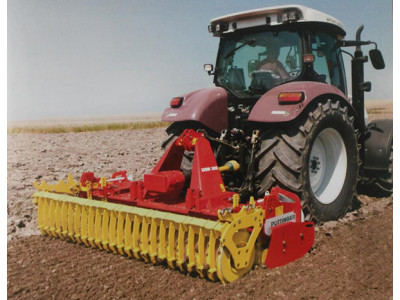

奧地博田LION萊昂動力耙技術詳情

耙齒轉子動力傳動系統

• 為保證更大的強度，轉子齒輪箱內壁加裝了角板駕駛筋
• 下軸承座緊挨著耙齒轉子法蘭，減輕了軸承座的承載壓力
• 上下兩盤圓錐大滾子軸承安裝在一個鍛造的單體軸承桶里，保證轉子運轉平穩、光滑、靜音

整體式耙齒安裝座

• 地表的殘茬不會纏繞耙齒
• 地里的石塊不會卡滯于此
• 18mm厚質、回火處理地的耙齒只通過兩根安裝螺栓全連接，更換方便
• 可選配快速更換耙齒裝置
• 快速更換耙齒插銷和鎖銷相對于螺栓來說，它會防止螺紋磨損和工作松動

籠形鎮壓輥

• 適合于干燥、非粘性土壤的苗床整地作業
• 此款鎮壓輥配備了結實、可靠的鎮壓碎土桿
• 直徑：420mm,8根鎮壓碎土桿
• 直徑：540mm,11根鎮壓碎土桿

鋸齒形鎮壓輥

此款全能型鎮壓輥幾乎適合所有類型土壤的整地作業。所整過的苗床總能達到一個理想的效果，并能使整個播深層保持土質松碎一致。清泥板組的下平面幾乎挨著苗床表面，保證地表的碎土不被順勢甩走。即使在濕度相對較大的土壤條件下，也能保留完美苗床所需要的毛細土壤結構不被破壞，從而保證了理想的出苗率。鎮壓輥的鋸齒型結構均進行了加硬處理，當然如果有必要，您也可以選配加硬處理過的清泥板。直徑：420mm,500mm,550mm。

鼓環形鎮壓輥

鼓環形鎮壓輥的每個鼓環都為全封閉式結構，每米寬幅配8個直徑為550mm的鼓環。鼓環外圈有特殊的波紋形設計，目的是為促進土壤的吸水性和透氣性。適用于砂石地、潮濕地、有機殘插數量較大的地，有機殘茬殘留在土壤的表面有助于保墑。加硬處理過的清泥板為標準配置，防止黏重的土壤粘黏有鎮壓輥表面。

奧地博田TERADISC特拉迪克滅茬缺口圓盤耙技術詳情

雙聯臂系統

• 雙聯耙片壁連接著兩個缺口圓盤固定在一個寬的夾緊托架上
• 單個缺口圓盤不會側向移動
• 堅硬的車轍板結被有效的破碎
• 大的缺口圓盤（直徑：580mm）
• 耙片間距為125mm
• 科學、先進的耙片角度保證了優良的入土性能

防石保護系統

• 夾緊托架和十字形厚壁管之間安裝了橡膠減震裝置
• 當耙片遇到石塊時，夾在托架中間的四根橡膠減震條起到了防過載保護的作用

奧地博田TERADISC特拉迪克滅茬缺口圓盤耙產品圖片

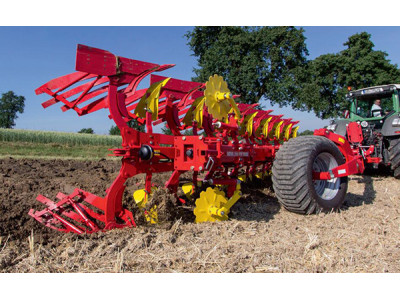

奧地博田SERVO賽沃翻轉犁技術詳情

全懸掛式液壓翻轉犁的加臺型犁梁

• 加強型犁梁內部有兩根加強筋龍骨
• 犁梁強度的提升得益于緊湊密致的緊固件連接構造

SERVO 45S和SERVO 6.5的牽引力增強靠奧地博田特有的牽引力控制系統來實現

牽引力控制系統(選配)會在拖拉機后橋上分配精確的承載力.位于犁頭前部的油缸和蓄能器始終給拖拉機后輪傳輸恒定的重力,油壓可在駕駛室很方便的調節

SERVMATIC賽沃迪科牽引力調節系統

• 第一鏵幅寬和牽引線的調節均通過前后兩個不同的絲桿進行調節
• 前后不同的調整絲桿調整功能互不干涉,節省了二次修正的麻煩
• 通過正確的調整,犁會自動走直線產現非地頭無人駕駛,并且會實現**輕負荷犁地作業
• 絲桿調整帶自鎖功能

DURASTAR杜勒斯達犁壁-全程加硬和分層碳化處理

• 全程精細加硬:均勻一到處的加硬處理貫穿整個犁壁的橫截面
• 分層碳化處理:使犁壁的核心層保持一定的柔韌性
• 杜勒斯達犁壁的高耐磨特性和超長的使用壽合,得益于犁壁的雙層表面都有2.3mm厚超級堅硬的特硬的特殊碳化層，而核心層則具備優良的柔韌特性。這個組合體的犁壁確保能夠適犁各種不同的土質結構，哪怕是很黏重的土壤都能達到很好的效果

多種犁壁型號應對不同類型的土壤

• 全層加硬、細晶粒硼銀特質的柵條犁壁
• 四向可翻轉的犁側板
• 合成犁體應對低穩定性的土質結構

SERVO NOVA 配備防過載保護系統

• 防絆犁柱既可以向上防絆也可以側向防絆
• 防絆觸發力可以集中設置

賽沃SERVO手動調節耕幅的全懸掛式液壓翻轉犁

全懸掛犁配備了細晶粒微合金鋼鑄造而成的單犁梁，從賽沃35到45 S系列犁梁內部均加裝了加強筋龍骨。結實的厚壁式犁梁結合堅固的加強筋龍骨，為犁柱和副犁柱打下了堅實的安裝基座。寬泛的犁體型號足以應對各種不同的土壤類型

賽沃SERVO 6.50高效率的半懸掛式液壓翻轉犁

賽沃SERVO 6.50結合了全懸掛式液城市翻轉犁的優點于一身誕生了這種更高效的半懸掛式液壓翻轉犁。這種重載型犁和我們的智能設計將會給您帶來更高的回報和更大的信懶。

奧地博田SERVO賽沃全懸掛式液壓翻轉犁圖片展示
